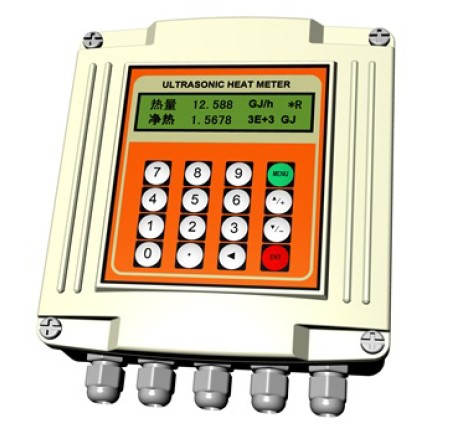

固定式超声波流量计TUF-2000S

一、概 述

 TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、

差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，

根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，

零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，

逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：

二、仪表特点

高精度测量线优度优于0.5%,重复性精度优于0.2%,测量精度优于±1.0%；

非接触式测量将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量；

测量范围大选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量；

支持中文英文菜单不同版本的流量计,可支持中文或英文菜单,方便快捷；

充电电源内置大容量镍氢充电电池,可支持流量计连续工作20小时以上；

内置打印机即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果；

内置数据记录器可将提前设定的多达20余项的测量结果上传至计算机或联网通讯。

三、技术指标

项目 性能参数线性度 0.5%，重复性 0.2%，准确性 示值的±1%，流速＞0.2m/s

响应时间 0-999秒使用者任选，流速范围 ±32m/s，测量口径 15-6000mm

测量单位 米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、

美国液体桶、英国液体桶、美国兆加仑、使用者设定单位累计器 7位、负、净累计器

液体种类 各种能够传导声波的单一均匀的液体

安全性 设置值的锁定，更改数据需要解锁显示 4×8中文或4×16英文

通迅接口 RS-232，波特率75-57600，同时兼容富士超声波流量计，也应用户的要求兼容其它产品

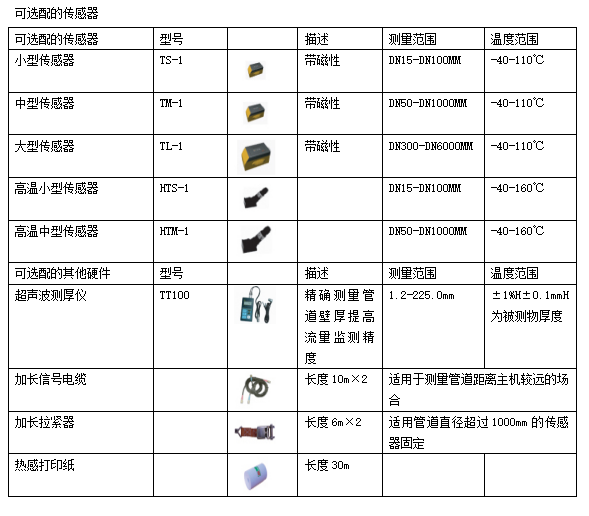

传感器 标准M1型，另有其它4种可供选择

传感器电缆 标准为5m×2,也可加长为10m×2

电源 3节AAA内置Ni-H电池，每次充满电可持续工作12小时，AC100-240V的适配器

数据记录 内置数据记录仪，可记录2000行数据

手动累计器 7位，按键即可开始用于校准

外壳材料 阻燃ABS，传感器线缆阻燃ABS

外壳尺寸 200×90×30mm

主机重量 500g（1.2Ibs）包括电池，整机功耗1.5W
