靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上,采用了新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表
采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种限制,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
一、原理及特性
1、结构：
SBL系列智能靶式流量计主要由测量管
（外壳）、新型电容力传感器（含阻流元件）
积算显示和输出部分组成。根据不同的介质
因此，用户提供准确的计量对象及参数，生
产厂家选用合适的的电容力传感器是产品能

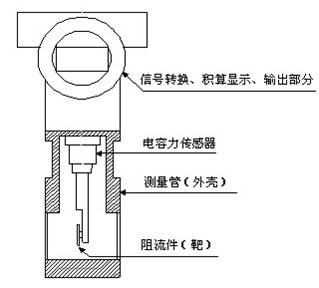

否计量准确的关键。其结构如图:
2、工作原理：
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：
F=CdAP•V2/2⋯⋯⋯⋯⋯⋯⑴
式中：F ——阻流件所受的作用力（kg）
Cd——物体阻力系数
A ——阻流件对测量管轴向投影面积(mm2)
P ——工况下介质密度（kg/m3）
v ——介质在测量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF⋯⋯⋯⋯⋯⋯⑵
式中： V——电容力传感器输出的电压（mV）, K——比例常数 , F——阻流件（靶）所受的作用力（kg）

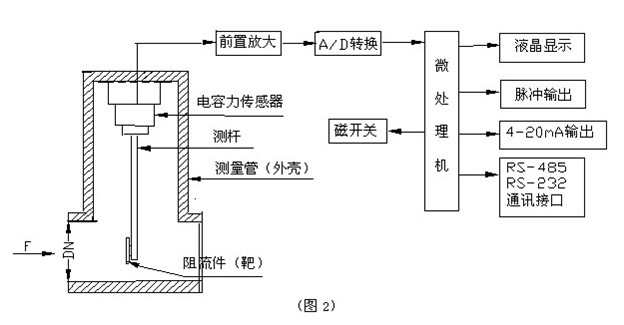

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意图
3、产品特点：
•整台仪表在设计中无可动部件，插入式结构,拆卸方便；
•可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
•整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；
•仪表内设自检程序，故障现象一目了然；
•传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
•可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
•具有多种安装方式供选择，如选择在线插入式，安装费用低；
•具有一体化温度、压力补偿，直接输出质量或标方；
•具有可选小信号切除、非线性修正、滤波时间可选择；
•能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；
•计量准确，精度可达到0.2%；
•重复性好，一般为0.05～0.08%，测量快速；
•压力损失小，仅为标准孔板的1/2△P左右；
•抗干扰，抗杂质能力特强；
•可根据实际需要更换阻流件（靶片）而改变流量范围；
•低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图；
•安装简单方便，极易维护；
•多种输出形式，能远传各种参数；
•抗震动性强，一定范围内可测脉动流；
二、技术参数及内容
1、主要技术参数表 ：
| 被测介质 | 液体；气体；蒸汽 | |||||
| 直径 | 法兰式15～500mm | 夹装式15～500mm | 插入式65～3000mm | |||
| 公称压力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
| 介质温度 | -200℃～+500℃或更高温度 | |||||
| 精确度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
| 范围度 | 1：3（液体） | 1：8（液体、气体） | 1：15（液体、气体） | 1：12（蒸汽） | ||
| 补偿形式 | 温度补偿；压力补偿 | |||||
| 重复性 | 0.05%～0.08% | |||||
| 供电电源 | 机内自备锂电池（3.6V）；外供电源24VDC | |||||
| 输出形式 | 现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传 | |||||
| 测量管材料 | 碳钢；不锈钢；亦可按用户要求协商提供 | |||||
| 防爆标志 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
| 防护等级 | IP65；IP67 | |||||
| 法兰规格 | 流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。 | |||||
2、典型应用
气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类：过热蒸汽、饱和蒸汽
3、流量计运行时液晶显示屏显示内容：
4、流量计检定时显示内容：
流量计处于检定状态时，显示屏可显示流量系数、温度系数以及流量、温度传感器零点值系数以及零点温度飘移补偿系数，满量程温度补偿系数，其具体显示内容及含义详见《参数设置及保存方法》。
选型表

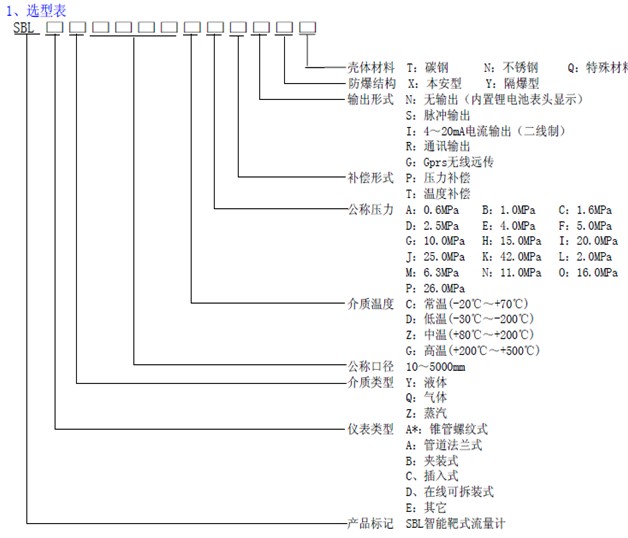

SBL □□□□□□□□□□□□
壳体材料 T：碳钢 N：不锈钢 Q：特殊材料
防爆结构 X：本安型 Y：隔爆型
输出形式 N：无输出（内置锂电池表头显示）
S：脉冲输出
I：4～20mA电流输出（二线制）
R：通讯输出
G：Gprs无线远传
补偿形式 P：压力补偿
T：温度补偿
公称压力 A：0.6MPa B：1.0MPa C：1.6MPa
D：2.5MPa E：4.0MPa F：5.0MPa
G：10.0MPa H：15.0MPa I：20.0MPa
J：25.0MPa K：42.0MPa L：2.0MPa
M：6.3MPa N：11.0MPa O：16.0MPa
P：26.0MPa
介质温度 C：常温(-20℃～+70℃)
D：低温(-30℃～-200℃)
Z：中温(+80℃～+200℃)
G：高温(+200℃～+500℃)
公称口径 10～5000mm
介质类型 Y：液体
Q：气体
Z：蒸汽
仪表类型 A*：锥管螺纹式
A：管道法兰式
B：夹装式
C、插入式
D、在线可拆装式
E：其它
产品标记 SBL智能靶式流量计
a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；
d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的最高工况温度；
e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
f、用户需要特殊测量管材质，应加以说明。
2、选型示例：
b、SBL-AQ100CDPIXN含意为：靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
四、流量计测量范围选择
1、标准水流量测量范围表
| 公称口径DN(mm) | 流量计测量范围(m3/h) | 靶径比范围 | 最大压降（kPa） |
| 15 | 0.1～3 | 0.8～0.5 | 75.53 |
| 20 | 0.17～5 | 0.8～0.5 | 55.12 |
| 25 | 0.3～9 | 0.8～0.4 | 34.45 |
| 32 | 0.5～14 | 0.8～0.3 | 24.12 |
| 40 | 1.0～24 | 0.8～0.3 | 17.23 |
| 50 | 1.5～40 | 0.8～0.3 | 6.89 |
| 65 | 2.5～60 | 0.7～0.35 | 5.51 |
| 80 | 3.5～90 | 0.7～0.35 | 4.31 |
| 100 | 5～140 | 0.7～0.3 | 2.76 |
| 125 | 6～200 | 0.7～0.3 | 2.07 |
| 150 | 10～300 | 0.6～0.25 | 1.38 |
| 200 | 18～560 | 0.6～0.25 | 0.89 |
| 250 | 25～800 | 0.5～0.25 | 0.56 |
| 300 | 40～1200 | 0.5～0.2 | 0.35 |
| 350 | 50～1500 | 0.5～0.2 | 0.10 |
| 400 | 65～2000 | 0.5～0.2 | 0.07 |
| 450 | 90～2600 | 0.4～0.2 | 0.06 |
| 500 | 110～3300 | 0.4～0.2 | 0.05 |
| 550 | 140～4100 | 0.35～0.2 | 0.04 |
| 600 | 170～5000 | 0.3～0.15 | 0.03 |
| 700 | 230～6800 | 0.3～0.15 | 0.011 |
| 800 | 300～9000 | 0.3～0.15 | 0.0083 |
| 900 | 370～11000 | 0.3～0.15 | 0.0062 |
| 1000 | 470～14000 | 0.2～0.1 | 0.0055 |
| 1100 | 560～16000 | 0.2～0.1 | 0.0041 |
| 1200 | 670～20000 | 0.2～0.1 | 0.0034 |
| 1300 | 780～23000 | 0.2～0.1 | 0.0028 |
| 1400 | 900～27000 | 0.2～0.1 | 0.0018 |
| 1500 | 1050～31000 | 0.2～0.1 | 0.0016 |
| 1600 | 1200～32500 | 0.2～0.1 | 0.0014 |
| 1700 | 1350～36500 | 0.2～0.1 | 0.0012 |
| 1800 | 1510～40800 | 0.2～0.1 | 0.0011 |
| 1900 | 1680～45500 | 0.2～0.1 | 0.0010 |
| 2000 | 1850～51000 | 0.2～0.1 | 0.0009 |
| 2100 | 1980～55800 | 0.2～0.1 | 0.0008 |
注：实际压降=（实际流量/满量程流量）2×满量程最大压降
2、选型计算
所有SBL系列靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按表选择合适口径及型号。计算公式如下
液体介质: 01ρρqqo= 气体介质: NQQOρρ1=
qO——标准水的流量(m3/h) QO——标准干空气流量(Nm3/h)
q1——实际液体介质满量程流量(m3/h) Q1——实际气体介质标态满量程流量(m3/h)
ρo——标准状态水的密度 ρN——标准状态干空气密度
ρ——实际介质密度
标准条件指：
标准状态压力：Po=101.325kPa(绝) 标准状态温度：to=20℃
标准状态空气密度：ρ空气= 1.293kg/m3 标准状态水密度: ρ水 =999.8kg/m3
3、工况压力下饱和水蒸汽流量测量范围表
| 口径 mm | 测量 范 围（表压） t/h | |||||||||
| 0.1MPa | 0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.8MPa | 1.0MPa | 1.5MPa | 2.0MPa | |
| 15 | 0.002~0.02 | 0.003~0.03 | 0.005~0.05 | 0.007~0.07 | 0.008~0.08 | 0.009~0.09 | 0.012~0.12 | 0.015~0.15 | 0.023~0.23 | 0.03~0.3 |
| 20 | 0.003~0.03 | 0.006~0.06 | 0.009~0.09 | 0.012~0.12 | 0.015~0.15 | 0.017~0.17 | 0.022~0.22 | 0.028~0.28 | 0.04~0.4 | 0.055~0.55 |
| 25 | 0.005~0.05 | 0.009~0.09 | 0.014~0.14 | 0.019~0.19 | 0.02~0.2 | 0.027~0.27 | 0.035~0.35 | 0.044~0.44 | 0.065~0.65 | 0.085~0.85 |
| 32 | 0.008~0.08 | 0.016~0.16 | 0.023~0.23 | 0.032~0.32 | 0.036~0.36 | 0.044~0.44 | 0.056~0.56 | 0.072~0.72 | 0.1~1.0 | 0.14~1.4 |
| 40 | 0.012~0.12 | 0.025~0.25 | 0.036~0.36 | 0.045~0.45 | 0.058~0.58 | 0.069~0.69 | 0.09
| |||
