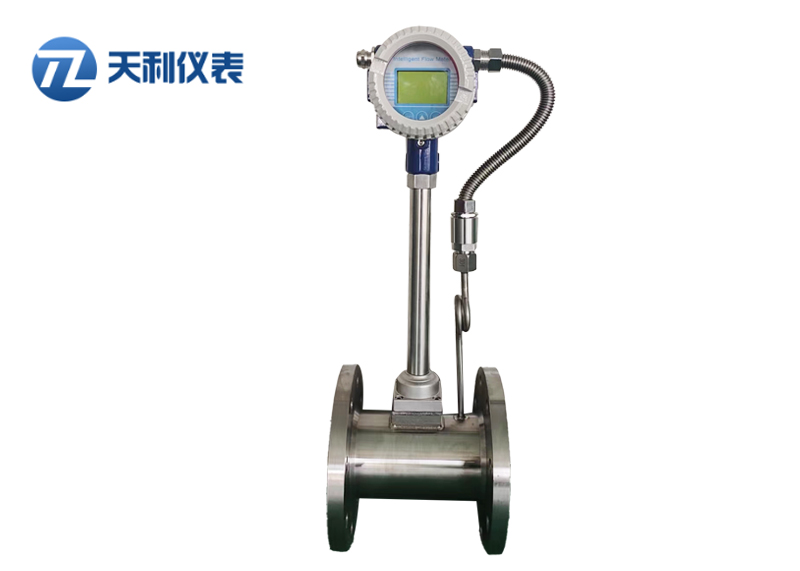

智能温压一体型涡街流量计

发布时间:2020-07-30 人气:0


· 可测量蒸汽,气体,液体的体积流量和质量流量
· 无机械运动部件,测量精度高,结构紧凑维护方便
· 压力损失小,量程范围宽
· 采用消扰电路和抗振传感头仪表具有
   抗环境振动性能
· 可测介质温度达+350℃(+450℃)
一、概 述
    LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
    该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一流量信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。
二、工作原理
    涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
    f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
    这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、仪表特点与用途
特点:
  ·无可动部件,长期稳定,结构简单便于安装和维护;
  ·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
  ·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
  ·由软件对仪表系数非线性进行修正,提高测量精度;
  ·压力损失小,量程范围宽;
  ·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;
仪表分类
   1.按仪表结构形式涡街流量计可分为2大类,即:
    ■满管式涡街流量计
       广泛用于中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
    ■插入式涡街流量计
广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的混浊液体,并可作为流量变送器用于自动控制系统中


主要技术指标
表1

公称通经(mm)

 15—300 (满管式);250~1500(插入式)

仪表材质

 1Cr18Ni 9Ti

公称压力(Mpa)

 PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

 -40~+250℃ ;-40~+350℃

环境条件

 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

 测量液体:示值的±0.5
 测量气体或蒸汽:示值的±1.0、±1.5

量程比

 1:10;1:15

阻力损失系数

 Cd<2.6

输出信号

 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
 变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:+12VDC 、+24VDC(可选)
 变送器:+24VDC
 现场显示型:仪表自带3.2V锂电池

信号传输线

 STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤500m

信号线接口

 内螺纹M20×1.5

防爆等级

 ExdIIBT6

防护等级

 IP65

允许振动加速度

 1.0g

仪表选型
A.一般液体和气体适用流量范围见表2
表2
满管式涡街流量计流量范围

口径
(mm)

液体

气体

流量 (m3/h)

频率 (Hz)

流量(m3/h)

频率 (Hz)

20

1~10

40~396

5.5~50

218~1982

25

1.6~16

32~325

8.5~70

172~1420

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6.5~68

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

27~275

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

120~1200

3~26

970~8000

20~171

300

180~1800

2~22

1380~11000

17~136

插入式涡街流量计流量范围


公称通径
(mm)

测量范围(m3/h)

公称通径
(mm)

测量范围(m3/h)

液体

气体

液体

气体

250

80-1150

1060-10600

900

970-12000

13000-130000

300

130-1400

1540-15400

1000

1130-16900

17000-170000

400

180-2700

2700-27000

1100

1450-18000

19000-190000

500

280-4200

4240-42400

1200

1630-24400

24400-244000

600

410-6100

6100-61000

1300

2020-25300

27000-270000

700

580-7300

7800-78000

1400

2350-29500

31000-310000

800

720-10800

10850-108500

1500

2550-38000

38200-382000


     * * 表中频率为理论值。液体使用流量范围的测试条件是常温水(t=20℃,ρ=1000Kg/m3)。气体使用测量范围的测试条件是常温常压的空气(t=20℃,P=101.325Kpa,ρ=1.205 Kg/m3)
     B.已知标准状态下的体积流量换算成工况下的体积流量

一般气体的计量单位常用标准状态体积计量单位,即标准立方米/小时(Nm3/h),简称“标方”。按以下公式先将标准状态体积流量换算成工况状态体积流量,即 立方米/小时 (m3/h)然后再与表2适用流量范围进行比较。



式中:Q工:被测介质工况状态下的体积流量。(m3/h)
           Q标:被测介质标况状态下的体积流量。(Nm3/h,20℃,0.1013MPa绝对压力下)
           T标:被测介质工况状态下的介质温度。(293.15K)
           P工:被测介质工况状态下的介质压力,表压。(MPa)
C.对于饱和蒸汽,可按表3所给质量流量的范围对照选取。
     D.对于过热蒸汽,则应先对照过热蒸汽表(表4)查出其相应温度及压力(取绝对压力:表压+1)下的密度值,然后根据给定的质量流量通过下式计算出对应的体积流量,再与表2相应口径气体流量对照选型。

饱和蒸汽的流量范围
表3

<td valign="top" style="margin: 0px; padding: 0

<
上一篇:已经没有了 下一篇:插入式涡街流量计
在线客服
联系方式

热线电话

13281890006

上班时间

周一到周五

公司电话

二维码
线

绝对压力
MPa

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

1.3

1.4

1.5

1.6

1.7

流量
单位

温度°C

120

133

144

152

159

165

170

175

180

184

189

192

195

198

201

204

密度Kg/m3

1.13

1.66

2.18

2.67

3.17

3.67

4.16

4.66

5.15

5.64

6.13

6.62

7.11

7.6

8.09

8.58

DN20

Qmin

6.22

9.13

12

14.7

17.4

20.2

23

25.6

28.3

31

33.7

36.4

39

41.8

44.5

47.2

Kg/h

Qmax

56.5

83

43.6

133.5

158.5

183.5

208

233

257.5

282

306.5

331

355.5

380

404.5

429

DN25

Qmin

9.6

14

18.53

22.7

27

31.2

35.3

39.6

43.7

48

52

56.2

60.4

64.6

68.7

72.9

Qmax

79.1

116.2

152.6

186.9

222

256.9

291.2

326.2

360.5

394.8

429.1

463.4

498

532

566.3

600.6

DN40

Qmin

24.9

36.5

48

58.7

69.7

80.7

91.5

102.5

113

124

135

145.6

156.4

167.2

180

188.8

Qmax

249

365

480

587

697

807

915

1025

1130

1240

1350

1456

1564

1672

1800

1888

DN50

Qmin

40.7

59.8

78.5

96

114

132

150
